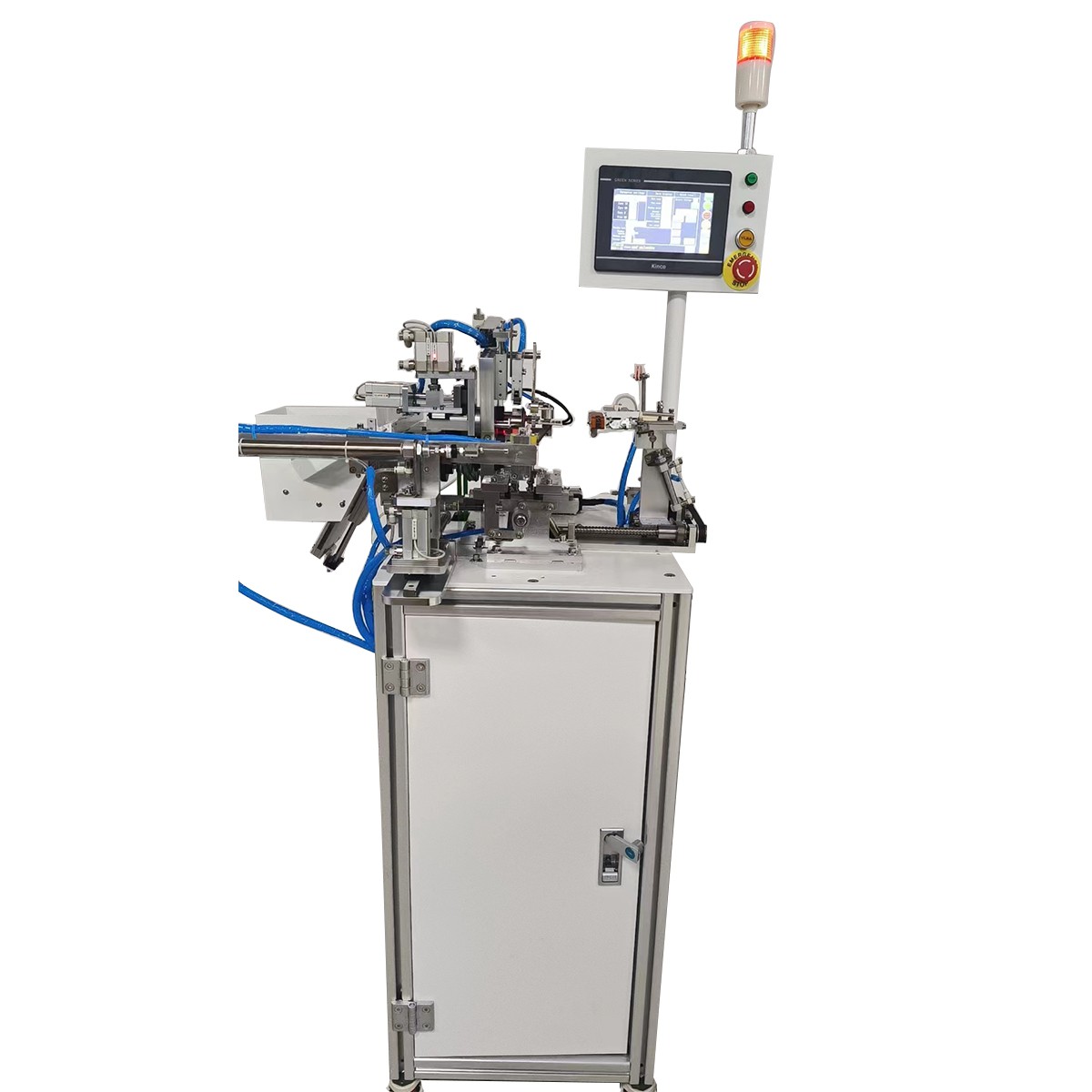

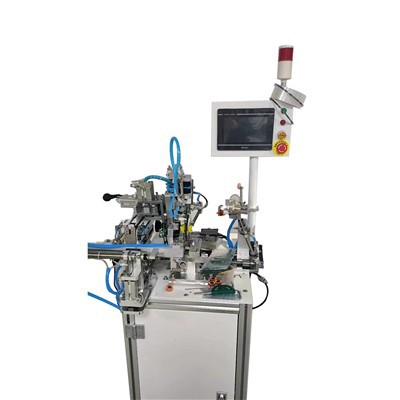

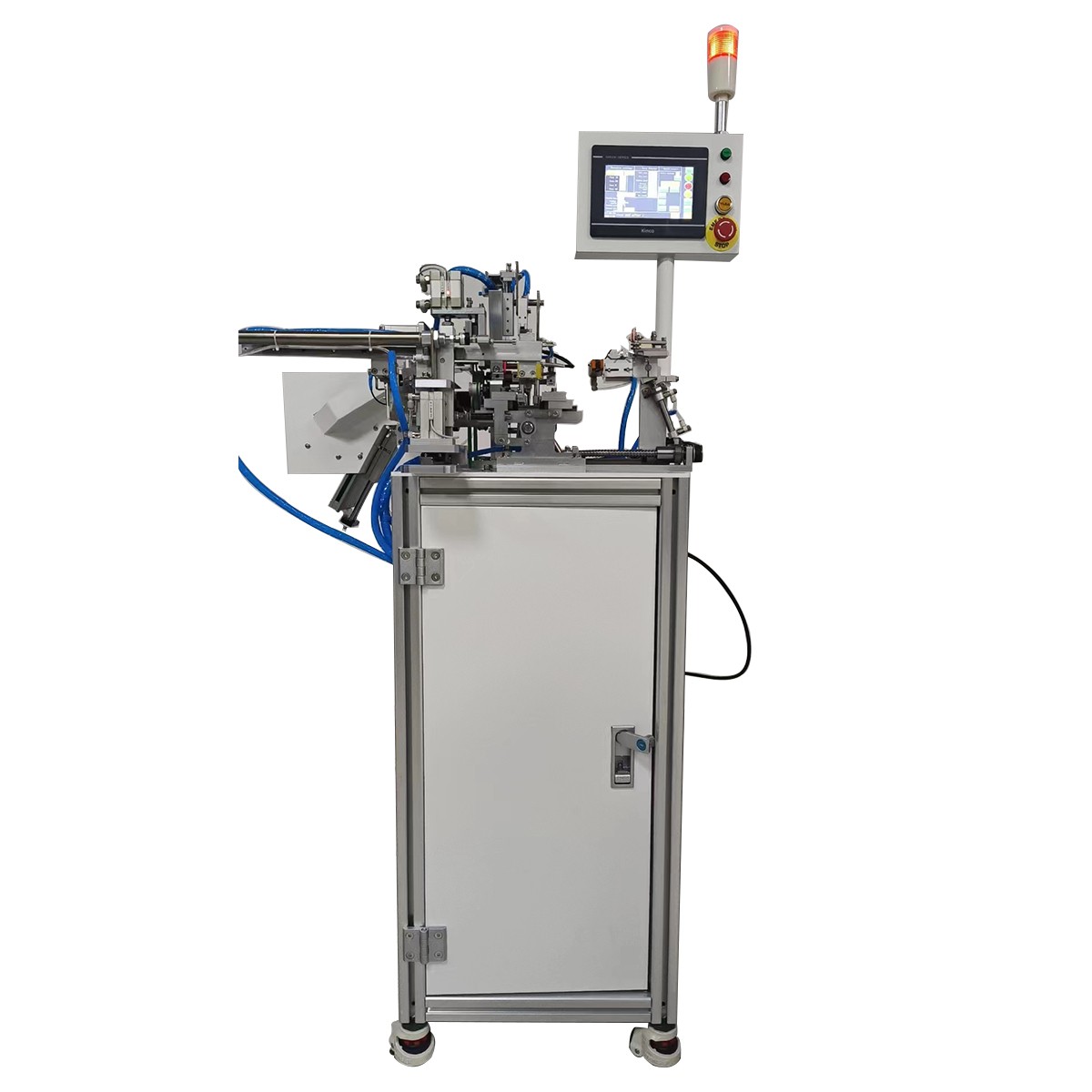

Popolnoma samodejni stroj za navijanje toroidnega induktorja s pasom



Model	GW-7004 / 7005
napajanje	220V/110V 50/60HZ
Tok uhajanja	20MA
Zračni tlak	{}.6Kpa{}8Kpa
Največji premer žice	0.2 mm
Najmanjši premer žice	0.05 mm
Največji končni zunanji premer	35 mm
Najmanjši končni zunanji premer	6 mm
Največja višina končnega izdelka	20 mm
Nadzor razmika vrstic	Nadzor programiranja
Nadzor sekcijskega navitja	Nadzor programiranja
Kumulativni nadzor navitja	Nadzor programiranja
Kabelski motor	Hibridni koračni motor
Glavni motor	servo motor
Hitrost navijanja	Nastavljiva, najhitrejša oprema je 1400 vrt / min
fizična razsežnost	1100 mm * 900 mm * 1700 mm
teža	72 kg





Uvod
V sodobnem svetu so napredne tehnologije močno spremenile proizvodno industrijo. Uporaba avtomatiziranih strojev je povečala učinkovitost, natančnost in kakovost izdelkov, vključno s proizvodnjo toroidnih induktorjev. Toroidni induktorji so magnetne komponente, ki se uporabljajo v različnih elektronskih sistemih za shranjevanje energije v magnetnem polju. Običajno se uporabljajo v avdio opremi, opremi za razsvetljavo, napajalnikih in medicinski opremi, med drugim. Za izdelavo visokokakovostnih toroidnih induktorjev proizvajalci uporabljajo popolnoma avtomatske stroje za navijanje toroidalnih induktorjev s trakom. Te stroje krmili PLC krmilnik in servo motor, ki zagotavljata natančnost in točnost pri navijanju toroidnih induktorjev.



Postopek navijanja
Postopek navijanja popolnoma avtomatskega stroja za navijanje toroidnega induktorja s trakom se začne s pripravo toroidnega jedra za navijanje. Jedro se namesti na navijalno vreteno ali nosilec, navijalna žica pa se naloži na stroj. Žica se napelje skozi vodilo žice in napenjalec, nato pa skozi navijalno šobo, ki je nameščena blizu toroidnega jedra.



Krmilnik PLC nadzoruje gibanje šobe za navijanje in vrtenje toroidnega jedra. Servo motor nadzoruje hitrost navijalne šobe in napetost žice, kar zagotavlja enakomerno in dosledno navijanje. Ko se toroidno jedro vrti, se navijalna šoba premika naprej in nazaj, pri čemer se žica položi na jedro.



Postopek navijanja se lahko izvaja v različnih vzorcih navijanja, vključno z enoslojnimi in večslojnimi navitji. Enoslojno navijanje vključuje navijanje žice okoli toroidnega jedra v enem sloju, medtem ko večslojno navijanje vključuje navijanje žice okoli toroidalnega jedra v več plasteh. Izbira vzorca navitja je odvisna od specifikacij zahtevanega toroidnega induktorja.



Konfiguracija stroja

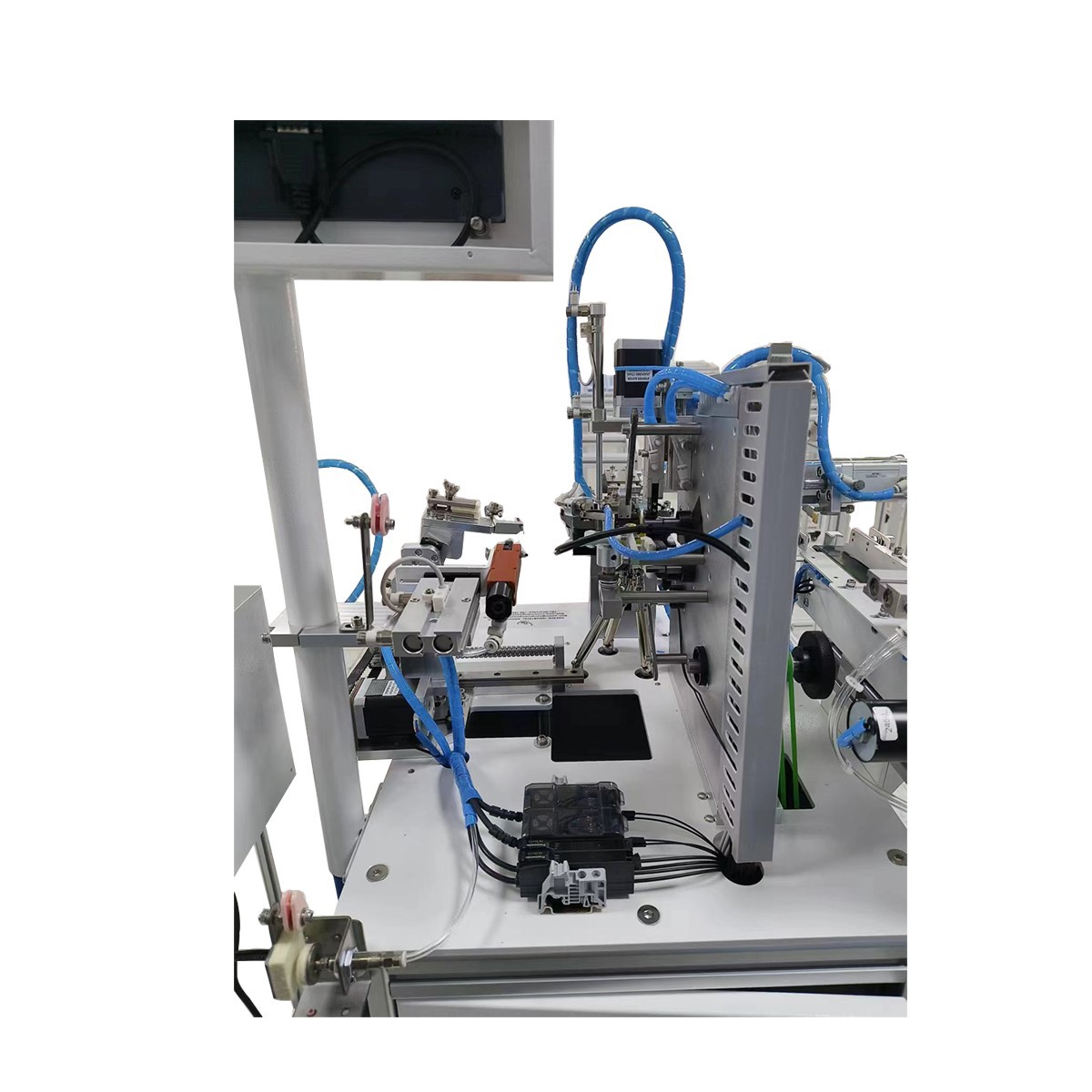

Popolnoma samodejni stroj za navijanje toroidnih induktorjev s pasom uporablja napredno tehnologijo za zagotavljanje natančnosti in natančnosti pri navijanju toroidalnih induktorjev. Stroj je sestavljen iz različnih komponent, vključno z:

1. Krmilnik PLC:Krmilnik PLC je možgani stroja, ki nadzoruje gibanje navijalne šobe in vrtenje toroidnega jedra. Zagotavlja, da je toroidni induktor navit v skladu z želenimi specifikacijami.



2. Servo motor:Servo motor je odgovoren za nadzor hitrosti navijalne šobe in napetosti na žici. Zagotavlja enakomerno in dosledno navijanje toroidnega induktorja.



3. Žični vodnik:Vodilo žice usmerja žico od koluta do navijalne šobe. Zagotavlja, da je žica dovedena do šobe v ravni črti, kar zmanjša morebitno upogibanje ali zvijanje, ki bi lahko vplivalo na kakovost navitega toroidnega induktorja.



4. Napenjalec:Napenjalec nadzoruje napetost na žici in zagotavlja, da je žica tesno in enakomerno navita okoli toroidnega jedra. Zagotavlja, da je toroidni induktor visoke kakovosti in izpolnjuje želene specifikacije.



5. Navijalna šoba:Navijalna šoba je odgovorna za polaganje žice na toroidno jedro. Premika se naprej in nazaj, medtem ko se toroidno jedro vrti, kar zagotavlja enotno in dosledno navijanje toroidnega induktorja.



6. Podpora za toroidno jedro:Podpora toroidnega jedra drži toroidno jedro na mestu med navijanjem. Zagotavlja, da se toroidno jedro vrti gladko in natančno, rezultat pa je visokokakovosten toroidni induktor.



Zaključek
Popolnoma samodejni stroj za navijanje toroidnih induktorjev s pasom je zelo učinkovit in napreden stroj, ki se uporablja za navijanje toroidalnih induktorjev. Njegov natančen, natančen in dosleden postopek navijanja zagotavlja, da končni toroidni induktorji izpolnjujejo želene specifikacije in so visoke kakovosti. Stroj je opremljen z naprednimi komponentami, vključno s krmilnikom PLC in servo motorjem, ki zagotavljajo, da je proces navijanja visoko učinkovit in učinkovit. Proizvajalci, ki uporabljajo popolnoma avtomatske stroje za navijanje toroidnih induktorjev s trakom, lahko proizvajajo visokokakovostne toroidalne induktorje v velikih količinah in tako zadostijo naraščajočemu povpraševanju po teh kritičnih elektronskih komponentah.
