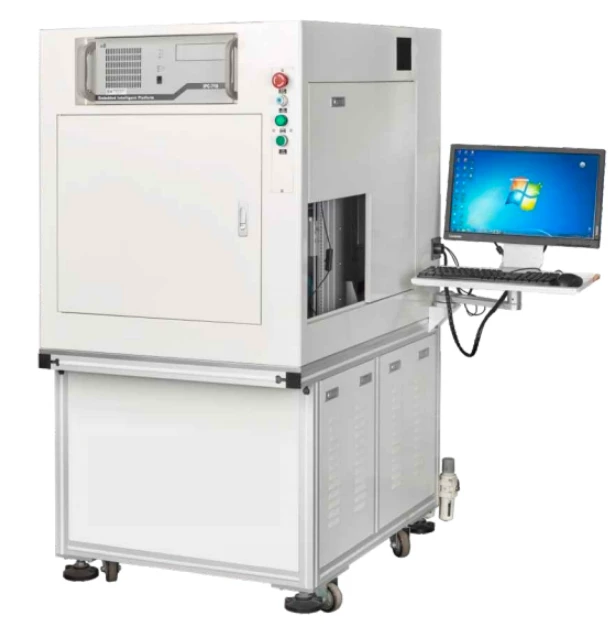

CO₂Laserski stroj za luščenje žice z dvojno-glavo: Revolucionarna rešitev za natančno obdelavo žice
Povzetek:Ker zahteve po natančni izdelavi v elektronski industriji še naprej naraščajo, tradicionalni mehanski postopki odstranjevanja žic niso več primerni za izdelke z visoko-gostoto, ultra-fine žice. Ta članek ponuja-poglobljeno analizo GW-DLS01 CO₂-stroja za lasersko odstranjevanje žic z dvojno{6}}glavo -, ki zajema njegovo osnovno tehnologijo, ključne specifikacije delovanja in tipične scenarije uporabe -, da bi inženirjem in nosilcem odločitev-o javnih naročilih pomagali pridobiti celovito razumevanje te napredne opreme.
Kaj je CO₂Laserski stroj za luščenje žice?
Laserski stroj za luščenje žice uporablja visoko{0}}energijski laserski žarek za natančno uparjanje izolacijske prevleke na površini žice (kot je emajlirana izolacija na magnetni žici ali poliuretanskem filmu), ne da bi poškodoval spodnji kovinski prevodnik. V primerjavi s tradicionalnimi postopki rezila- ali termičnega odstranjevanja lasersko odstranjevanje žice nudi tri glavne prednosti:brez{0}}kontaktno delovanje, ničelna mehanska obremenitev in visoka ponovljivost- zaradi česar je še posebej{1}}primeren za natančno obdelavo ultra-finih žic s premeri do 0,05 mm in navitij tuljav z visoko-gostoto.
CO₂ laser deluje pri valovni dolžini 10.640 nm (10,64 μm) v srednjem-do-daleč infrardečem pasu. Organske izolacijske prevleke močno absorbirajo to valovno dolžino, kar omogoča učinkovito uparjanje emajlnega filma tako rekoč brez poškodb bakrenega prevodnika, zaradi česar je prevladujoča vrsta laserja za aplikacije odstranjevanja magnetne žice.
GW-DLS01 Ključne tehnične specifikacije
| Specifikacija | Vrednost | Inženirski pomen |
|---|---|---|
| Vrsta laserja | Kovinski RF CO₂ laser | Večja stabilnost in daljša življenjska doba kot standardni laserji s stekleno-cevjo |
| Moč na glavo | 30 W (skupaj 60 W, dvojne glave) | Podpira visoko{0}}hitro rezanje in fino natančno obdelavo |
| Laserska valovna dolžina | 10.640 nm | Izjemno visoka absorpcija organskih premazov; skoraj{0}}ničelna poškodba prevodnika |
| Hitrost rezanja | Manjši ali enak 500 mm/s | Primerno za standardni vodoravni in navpični način reza |
| Hitrost mikro oken in rešetk | Manjši ali enak 3000 mm/s | Znatno izboljša pretok za množično proizvodnjo |
| Delovno območje odstranjevanja | 140 × 140 mm | Zajema glavne dimenzije tuljav in žičnih snopov |
| Najmanjša širina žice | 0,05 mm | Omogoča natančno obdelavo ultra{0}}fine magnetne žice |
| Natančnost laserskega pozicioniranja | ± 0,02 mm | Zagotavlja dosleden položaj odstranjevanja |
| Ponovi natančnost pozicioniranja | ± 0,01 mm | Zagotavlja stabilnost v celotni serijski proizvodnji |
| Metoda hlajenja | Zračno hlajenje | Sistem vodnega hlajenja ni potreben; poenostavljeno vzdrževanje |
| Napajalnik | AC 220 V / 50 Hz | Standardna industrijska moč; združljiv z večino globalnih objektov |
| Skupna poraba energije | Manjši ali enak 1,5 kW | Ultra-nizka poraba energije za zeleno, nizko{1}}ogljično proizvodnjo |
Dvojna-glava Dvojna-optična-zasnova poti: Jedro izboljšane produktivnosti
GW-DLS01 ima apopolnoma zaprta dvojna{0}}cev, dvojna{1}}optična-zasnova- opredeljujoča tehnična razlika, ki ga ločuje od običajnih-enoglavnih strojev:
Podvojena proizvodnja:Dva neodvisna sistema optične poti delujeta hkrati. V primerjavi s tradicionalno eno-cevno opremo zagotavlja stroj vsaj dvakrat večji pretok. Za-aplikacije odstranjevanja velikega obsega, kot so tuljave magnetnih žic in navitja transformatorjev, se to neposredno pretvori v merljivo povečanje zmogljivosti.
Uvoženi RF laserski viri:Obe laserski glavi uporabljata pristne uvožene kovinske RF CO₂ laserje. V primerjavi z laserji s stekleno-cevjo-z vzbujanjem enosmernega toka RF-laserji zagotavljajo vrhunsko kakovost žarka (boljša vrednost M²), znatno daljšo življenjsko dobo (običajno presega 20.000 ur) in odpravljajo potrebo po občasnem polnjenju s plinom -, kar ima za posledico bistveno nižje skupne stroške lastništva.
Visok{0}}sistem skeniranja galvanometra:Stroj je opremljen z -glavo skeniranja galvanometra (galvo) z visoko hitrostjo, ki omogoča natančno visoko{1}}hitrostno krmiljenje laserske poti po celotnem delovnem območju 140×140 mm. To podpira programsko obdelavo zapletenih vzorcev odstranjevanja.
Pet načinov odstranjevanja za pokritje vseh zahtev procesa
GW-DLS01 ima vgrajeno-profesionalno programsko opremo za odstranjevanje žic, ki podpira pet načinov obdelave, ki jih je mogoče kombinirati v enem obdelovalnem ciklu:
1. Vodoravni rez:Obodno rezanje pravokotno na os žice. Idealno za končno-odstranjevanje izolacije z določenih{2}}dolžinskih segmentov.
2. Navpični rez:Rezanje vzdolž osi žice. Primerno za priključne točke, kjer je potrebna delna stranska odstranitev premaza.
3. H-Shape Cut:Združuje vodoravne in navpične reze, da ustvari območje odstranjevanja v obliki črke H-. Običajno se uporablja za-odstranjevanje ploščatih žic ali trakastih kablov na srednjem razponu.
4. Micro Window Cut:Natančno odpre okno mikro{0}}velikosti v izolacijski plasti, da izpostavi minimalno površino prevodnika. Idealno za predhodno obdelavo spajkalne blazinice in pripravo kontaktne točke senzorja.
5. Rezanje rešetke:Obdela izolacijsko površino v mrežastem vzorcu za povečanje površinske hrapavosti v odstranjeni coni, kar izboljša oprijem za kasnejše spajkanje ali lepljenje.
Prednost programske opreme:Operaterji lahko poljubno konfigurirajo položaj obdelave, dimenzije odstranjevanja, moč laserja in hitrost skeniranja. Programe je mogoče shraniti in priklicati za serijsko proizvodnjo, kar zmanjša čas menjave in stroške nastavitve.
Ključne tehnične prednosti
① Ultra{0}}nizka poraba energije in zelena proizvodnja
Nazivna poraba energije pod 1,5 kW uvršča GW-DLS01 med najbolj energetsko-učinkovite stroje v svojem razredu zmogljivosti. Če deluje 8 ur na dan, je dnevna poraba električne energije približno 12 kWh -, kar je popolnoma usklajeno z dolgoročnimi-cilji proizvodne industrije glede zmanjšanja energije in ogljične nevtralnosti.
② Dolga življenjska doba in vzdrževanje-Brezplačno delovanje
Kovinski RF laser je zasnovan za več kot 20.000 ur delovanja. Zračno{3}}hladilni sistem ne potrebuje potrošnega materiala, integrirana modularna zgradba stroja pa zmanjšuje potrebe po rednem vzdrževanju. Z izjemno nizko stopnjo napak je stroj -primeren za neprekinjena proizvodna okolja 24/7.
③ Zmožnost integracije avtomatizacije
Stroj ima razširljive V/I signalne vmesnike (vhod/izhod), ki omogočajo brezhibno integracijo z robotskimi nakladalniki/razkladalniki, transportnimi sistemi, opremo za pregled vida in drugimi zunanjimi napravami. To omogoča vgradnjo GW-DLS01 v popolnoma avtomatizirane proizvodne linije, kar dvigne splošno raven avtomatizacije tovarniškega prostora.
④ Izbirni sistem za čiščenje dima
Uparjanje izolacijskih premazov med obdelavo ustvarja majhne količine organskih hlapov. Izbirni visoko{1}}učinkoviti čistilec dima je mogoče dodati za zaščito optike laserskega fokusiranja pred kontaminacijo (podaljšanje življenjske dobe optičnih komponent) in za odstranjevanje vonjav, varovanje kakovosti zraka v delavnici in zdravje operaterja.
⑤ Kompaktna, integrirana struktura
Ohišje stroja uporablja togo monolitno konstrukcijo z vgrajenim-industrijskim računalnikom. Zaradi kompaktnega odtisa je primeren za okolja čistih prostorov, precizne delavnice in druge proizvodne nastavitve-z omejenim prostorom, hkrati pa omogoča stabilno delovanje v zahtevnih industrijskih pogojih.
Tipične industrijske panoge
Laserski stroji za odstranjevanje žic z dvojno{0}}glavo CO₂ so široko uporabljeni v naslednjih panogah in vrstah izdelkov:
Proizvodnja transformatorjev in induktorjev:Odstranjevanje konca navitij magnetne žice za visokofrekvenčne-transformatorje in skupne-načinske dušilke
Motorji in generatorji:Natančno odstranjevanje žic navitja statorja in rotorja
Avtomobilska elektronika:Obdelava žičnih snopov za senzorje vozil; Priprava statorja pogonskega motorja EV
Medicinski pripomočki:Ultra{0}}fino odstranjevanje žic za mikro-motorje in senzorje za vsaditev
Letalstvo in obramba:Pred-obdelava visoko-zanesljivih električnih konektorjev in natančnih žičnih snopov
Zabavna elektronika:Komponente za navijanje mikro tuljav za brezžične polnilne tuljave, module Bluetooth in ušesne slušalke TWS
Lasersko odstranjevanje v primerjavi s tradicionalnim odstranjevanjem žice: Primerjava
| Primerjalna dimenzija | Lasersko odstranjevanje | Mehansko odstranjevanje rezila | Odstranjevanje-z vročim zrakom |
|---|---|---|---|
| Nevarnost poškodb prevodnika | Izjemno nizek (brez-stika) | Prisotno (rezanje rezila) | Nizka |
| Najmanjši premer žice | 0,05 mm | ~0,1 mm | ~0,2 mm |
| Natančnost odstranjevanja | ± 0,02 mm | ± 0,1 mm | ± 0,5 mm |
| Prilagodljivost menjave | Sprememba parametrov programske opreme; hitro | Zahteva zamenjavo rezila | Zahteva nastavitev temperature |
| Združljive vrste izolacije | Emajl, poliester, poliimid itd. | Več (visoko tveganje za fino žico) | Termoplastična izolacija |
| Integracija avtomatizacije | Odlično (V/I vmesnik) | Zmerno | Zmerno |
| Stroški vzdrževanja | Nizka (brez potrošnega materiala za rezila) | Srednje (občasne menjave rezila) | Nizka |
Navodila za kupce: Kaj je treba upoštevati pri izbiri stroja za lasersko odstranjevanje žice s CO₂
Pri ocenjevanju strojev za lasersko odstranjevanje žice CO₂ za vašo proizvodno linijo se osredotočite na naslednja merila:
Razpon premera žice:Potrdite, da zmogljivosti najmanjšega in največjega premera žice stroja pokrivajo specifikacije vašega izdelka.
Zahteve glede natančnosti:Pri aplikacijah z visoko-natančnostjo (npr. odstranjevanje sredi-odvodov na več-slojnih tuljavah) bodite zelo pozorni na natančnost pozicioniranja in ponovite vrednosti natančnosti pozicioniranja.
Potrebe po prepustnosti:Stroji z eno-glavo v primerjavi s stroji z dvema-glavama se razlikujejo za približno 2-krat v učinkovitosti - izračunajte na podlagi časa vašega proizvodnega cikla.
Načrt avtomatizacije:Če je načrtovana prihodnja integracija avtomatizacije, preverite združljivost V/I vmesnika z vašimi ciljnimi perifernimi sistemi.
Zahteve glede napajanja in zmogljivosti:Prepričajte se, da specifikacija moči stroja (220 V/50 Hz) ustreza pogojem električnega napajanja v vaši delavnici.
Zaključek
GW{0}}DLS01 CO₂ laserski stroj za odstranjevanje žic z dvojno{2}}glavo predstavlja konvergenco uvožene RF laserske tehnologije, dvopotnega-hitro-skeniranja z galvanometrom in inteligentne programske opreme za odstranjevanje -, ki povzdiguje odstranjevanje magnetne žice na nov standard natančnosti in učinkovitosti. Za sodobne proizvajalce elektronike, ki iščejo visoke stopnje izkoristka, nizke stroške vzdrževanja in prilagodljivo avtomatizacijo, lasersko odstranjevanje žic hitro postaja standardna rešitev za proizvodne linije za natančno navijanje.
Za podrobne tehnične specifikacije, rešitve po meri ali storitve testiranja vzorcev za GW-DLS01 se obrnite na Grewin Industrial Group Co., Ltd.
