Stroj za navijanje ohišja z dvojno roko

Predstavitev opreme:



★ V normalnih okoliščinah traja eno navijanje 8 sekund. Obdobje navijanja se razlikuje glede na postopek navijanja.

★ Proizvodnja enega samega stroja se lahko poveže v proizvodno linijo. Glede na proizvodni proces lahko doseže poljubno kombinacijo in razstavljanje več enot, kot so 2 enoti, 4 enote, 8 enot itd., s prilagodljivim in raznolikim načinom povezovanja proizvodne linije.

★ Razpoložljivi modeli: dvojna-roka eno-vrsta eno-cev, dvojna-roka dvojna-vrsta dvojna-cev, dvojna-roka tri-vrsta tri-cev, dvojna-roka štiri-vrsta tri-cev in drugi stroji za vrezovanje navojev.



Standardna konfiguracija



Integrirana sta postaja za snemanje in postaja za pregradni trak, ki omogočata dokončanje navitja transformatorja v eni sami operaciji. Programiranje je preprosto in uporabniku-prijazno, medtem ko samodejno podajanje rokavov ne zahteva prilagajanja in omogoča samodejno pozicioniranje.



Nadgradljiva konfiguracija:



Povezanih je več strojev, konci žice so oviti s trakom namesto z rokavi, trak je prepognjen nazaj, majhen trak je prilepljen, bakrena folija je navita in konci žice so povezani, konci žice so oviti s trakom namesto prepognjeni nazaj, ista plast je zvita skupaj, tri plasti so zvite skupaj v isti plasti, črni in beli rokavi, noge za vezavo leteče žice, dve podporni steni položaji, dva položaja gumijaste prevleke, lasersko luščenje (tri-slojno izolirana žica, ovita žica s filmom), papir Nuomei brez okvirnega navijanja, postopek sendvič navijanja ABBA, pod- Žico za navijanje ženske zaponke je mogoče razviti v skladu z vzorci, ki jih zagotovi stranka.



2. Tehnični parametri



Postavka	Specifikacija
Število vreten	1
Največja hitrost	5000 RPM
Največji zunanji premer bobina	85MM
Celotna dolžina rokavov	125 MM
Veljavni premer žice	0,1--0,8 MM
Nadzorni sistem	GREWINnamenski nadzorni sistem navijalnega stroja
Specifikacije napajalnika	AC220V 50HZ
Specifikacije dovoda zraka	0.5--0.6
Dimenzije stroja	1200(L)*1100(W)*1800(H)
Nazivna moč	3000W
Teža stroja	450 KG
Servo motor	12 KOSOV
Struktura	2 robotski roki



Funkcionalne lastnosti: navijanje tulcev, navijanje (z emajliranimi, izoliranimi, vpredenimi ali svilenimi-žicami), lepljenje vmesnega izolacijskega traku, ustvarjanje pregradne stene in zgibanje traku. Je zelo učinkovit in uporabniku-prijazen, izdelan predvsem iz visoko-natančnih ulitkov za robustno in vzdržljivo delovanje.

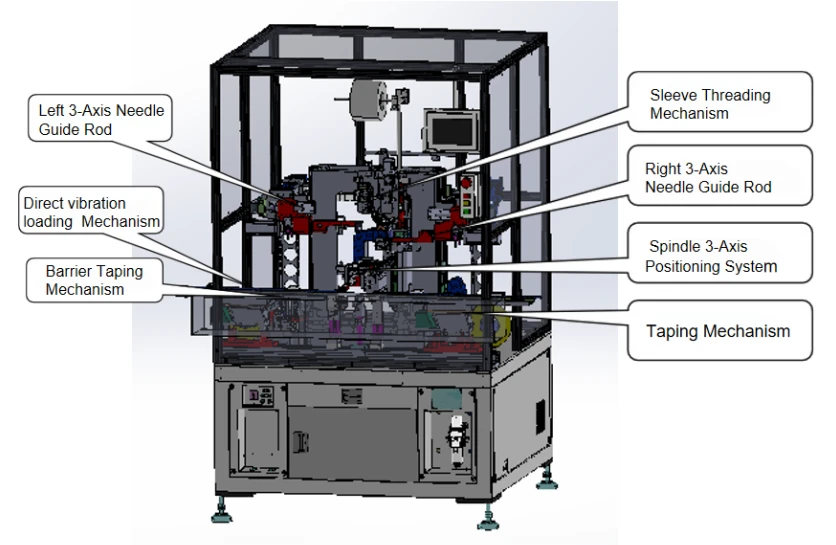

Predstavitev delovanja stroja z ohišjem z dvojno roko



1. Funkcionalne lastnosti



• Izvedite navojne tulke, navijanje (več žic je mogoče naviti hkrati), oblikovanje pravih kotov, samodejno razporejanje žic (za do 6 žic), neprekinjeno ovijanje izolacijskega traku, nanašanje vmesnega traku, ovijanje pregradnega traku, alarme za prepognjene tulce traku, zlom žice in težave s trakom.
• Začetna in končna točka morata imeti dvojne žice in dvojne tulke, ki jih je mogoče zaključiti s poljubnimi zatiči (dveh žic v istem tulcu ni mogoče ločiti in povezati z različnimi zatiči).
• Lahko izpolnjuje zahteve vseh običajnih velikosti transformatorjev in kompleksnih proizvodnih procesov.
• Skupna struktura podajanja žice za debele in tanke žice je lahko primerna za proizvodnjo debele in tanke žice hkrati.
• Stroj za navijanje tulcev je lahko opremljen z namensko strukturo za 0,06*600 pramenov vpredene žice, ki je primerna za navpično in vodoravno proizvodnjo bobin (izbirno).
• Glede premera žice: do 1200 pramenov, najmanj 0,1. Izdelati ga je mogoče v vpredeno žico, žico,-prevlečeno s filmom, žico,-prevlečeno s svilo, žico FIW in tro-slojno izolirano žico.



Primeri izdelkov





Tovarna:





video:
