Stroj za navijanje ohišja z dvojno roko za visokofrekvenčni transformator

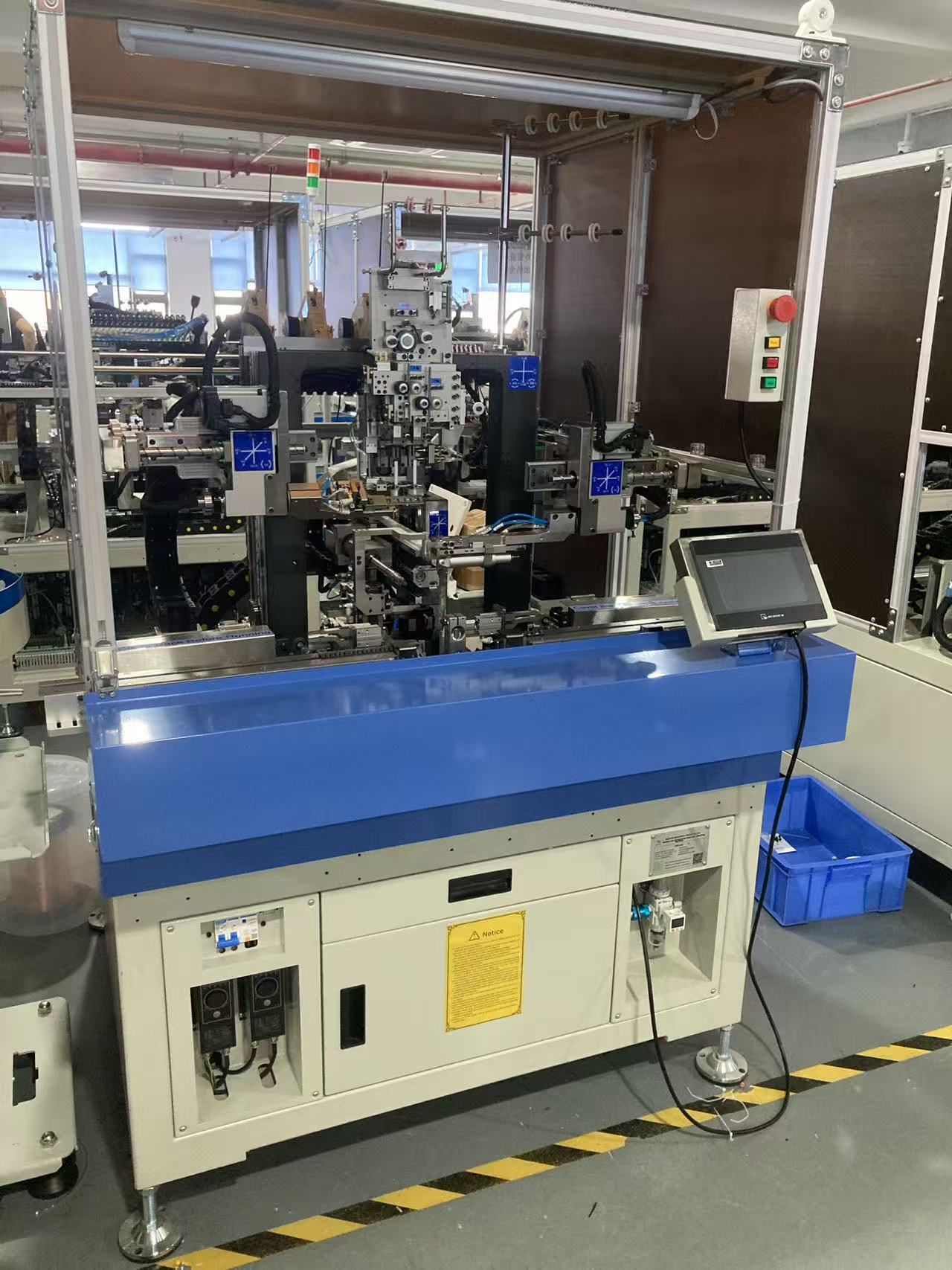

GWD‑S22 Stroj za navijanje ohišja z dvojno roko|Samodejni navijalec tuljave transformatorja



GWD‑S22 stroj za navijanje ohišja tulca z dvojno roko združuje navijanje tulcev, navijanje, lepljenje med plastmi in oblikovanje pregradnih sten. 5000Hitro vrtenje na minuto za proizvodnjo visokofrekvenčnih transformatorjev in induktorjev. Podpira konfiguracijo večžične, nasedle žice in inline proizvodne linije.



Pregled izdelka:

Stroj za navijanje ohišja z dvojno roko GWD‑S22 je visoko zmogljiva rešitev za samodejno navijanje tuljav, zasnovana za visokofrekvenčne transformatorje, močnostne induktorje in navijanje vretena magnetnih komponent.



Za razliko od običajnih enoročnih navijalnikov tuljav, ki ločujejo navijanje tulcev, navijanje in lepljenje na več samostojnih postaj, ta stroj za navijanje ohišja z dvojno roko dokonča vstavljanje tulcev, navijanje več žic, medslojno lepljenje izolacijskega traku in oblikovanje pregradnega traku v enem strojnem ciklu, kar drastično zmanjša ročno rokovanje in vmesni prenos izdelkov.



Standardni čas cikla doseže samo **8 sekund na navijanje** (odvisno od parametrov postopka navijanja).
Podpira samostojno delovanje ali modularno kombinacijo proizvodnih linij v liniji 2-enot, 4-enot, 8-enot ali več, kar omogoča prilagodljivo razširitev zmogljivosti za nizko mešano proizvodnjo velikih količin kot tudi večrazličitno maloserijsko proizvodnjo.



Na voljo je več mehanskih različic: enocevna enocevna z dvojno roko, dvocevna z dvojno roko, dvocevna z dvojno roko, s tremi linijami s tremi cevmi z dvojno roko in konfiguracija navoja z dvojno roko s štirimi linijami s tremi cevmi, ki ustrezajo različnim zahtevam terminalov transformatorja.

1. Sinhronizirana servo arhitektura z dvojno robotsko roko

Ta stroj za navijanje ohišja z dvojno-roko-tulko- uporablja **12-nastavljene servo motorje, ki poganjajo dvojne robotske roke**, ki izvajajo večosno usklajeno krmiljenje gibanja za operacije podajanja tulca, navoja, razporejanja žice in traku.



- Visoko natančno podnožje stroja za ulivanje odpravlja resonanco pri vrtenju vretena z visoko hitrostjo največ 5000 RPM, s čimer se izognete premiku tuljave, napačni poravnavi in ​​odmiku tulca, ki se pogosto pojavljajo pri opremi za navijanje z nizko togostjo.



- Sinhronizirana logika gibanja rešuje mehanski konflikt med vstavljanjem tulca in napeljavo žice; lahko obdela do 6-žilno avtomatsko razporejanje žic, oblikuje pravokotno upogibanje za žične sponke in realizira zaključek dvojne žice z dvojno tulko na začetnem in končnem koncu tuljav.



2. Univerzalni mehanizem za podajanje žice za fine in vijačne prevodnike

Skupna struktura podajanja debele-tanke žice je implementirana za pokrivanje kompleksnih vrst prevodnikov od najmanj 0,1 mm posamezne žice do **1200-žilne litz žice**. Deluje za emajlirano žico, žico, prevlečeno s svilo, žico FIW, žico, prevlečeno s filmom, in troslojno izolirano žico.



- Poseben izbirni modul podpira obdelavo ultrafine vpredene žice velikosti 0,06 mm × 600 pramenov.

- Združljivo z navpičnimi in vodoravnimi vrstami tuljav, pokriva večino standardnih specifikacij transformatorskih tuljarjev z največjim zunanjim premerom tuljara 85 mm in največjo dolžino tulca 125 mm.

- Dosledna geometrija dovajanja žice preprečuje praskanje emajliranega filma, raztezanje prevodnika ali razpršenost niti med navijanjem pri visoki hitrosti.



3. Integrirana postaja za lepljenje in oblikovanje pregradnih sten

Dve vgrajeni postaji (postaja za lepljenje + postaja za pregradni trak) združita medslojno izolacijo in oblikovanje pregradne stene v en potek dela, namesto naknadnega ročnega lepljenja.



- Neprekinjeno ovijanje z izolacijskim trakom, nanašanje medslojnega traku in ovijanje z zapornim trakom je mogoče programirati.

- Stroj zagotavlja spremljanje več napak v realnem času: alarm za prepognjen trak, alarm za napačno podajanje tulca, alarm za pretrganje žice in alarm za pomanjkanje traku. Te zaščite na osnovi senzorjev zmanjšajo stopnjo odpadkov, ki jih povzročajo napake na izolacijski plasti.

4. Namenski nadzorni sistem navijalnega stroja

Namenski krmilni sistem navijalnega stroja GREWIN izvaja logiko celotnega procesa. Operaterji konfigurirajo parametre navijanja, zaporedja lepljenja, odmike položaja rokavov in profile gibanja prek HMI zaslona na dotik.



- Kompleksna zaporedja navijanja, vključno z istoslojnim navijanjem z več žicami, navijanjem v obliki sendviča ABBA, navijanjem sponke moški-ženski, je mogoče programirati ali razviti po meri glede na vzorčne dele kupca.

- Sistem podpira shranjevanje receptov za hitro menjavo izdelkov, kar zmanjšuje čas izpadov med različnimi modeli transformatorjev.



5. Modularni nadgradljivi procesni moduli

Mehanski okvir rezervira montažne vmesnike za izbirne procesne module, tako da lahko stranke razširijo zmogljivost stroja brez nakupa nove opreme:



Ovijanje s trakom na koncih žice (zamenjajte tulec), prepogibanje traku, lepljenje majhnih nalepk, navijanje bakrene folije, vezava koncev žice, črno-bela dvobarvna obdelava rokavov, podnožje za vezanje leteče žice, dvojne postaje za podporne stene, dve postaji za gumijasto prevleko, lasersko odstranjevanje za tri plasti izolirana/s filmom ovita žica, navitje papirja Nuomei brez okvirja.

Standardna konfiguracija

✅ Vgrajena postaja za snemanje + postaja za pregradni trak, celotno navijanje transformatorja v enem ciklu
✅ Samodejno podajanje rokavov in samodejno pozicioniranje; za nastavitev tulca ni potrebna ročna mehanska nastavitev
✅ Intuitivno programiranje HMI, shranjevanje in priklic recepta za hitro zamenjavo izdelka
✅ Visoko natančna konstrukcija okvirja iz litega železa za dolgotrajno stabilnost med neprekinjenim delovanjem
✅ Večkanalni alarmni sistem za napake za trak, ovoj, pretrganje žice in pomanjkanje materiala



Izbirna/nadgradljiva konfiguracija

Večstrojna linijska povezava, ovijanje s trakom na koncu žice namesto rokava, zvijanje traku nazaj, lepljenje majhnega traku, navijanje z bakreno folijo, vezava na koncu žice, istoslojno večžično navijanje, trižično sonavijanje znotraj ene plasti, črno-beli rokavi, leteča žica vezne noge, dvojni položaji podporne stene, dvojni položaji gumijaste prevleke, lasersko luščenje za večslojno izolirano žico, navijanje papirja Nuomei brez okvirja, navijanje sendvič ABBA, navijanje zaponke moški-ženski.
Na voljo je razvoj procesov po meri na podlagi fizičnih vzorcev strank.



Tehnične specifikacije



Postavka	Specifikacija
Število vreten	1
Največja hitrost	5000 RPM
Največji zunanji premer bobina	85MM
Celotna dolžina rokavov	125 MM
Veljavni premer žice	0,1--0,8 MM
Nadzorni sistem	GREWIN namenski nadzorni sistem navijalnega stroja
Specifikacije napajalnika	AC220V 50HZ
Specifikacije dovoda zraka	0.5--0.6
Dimenzije stroja	1200(L)*1100(W)*1800(H)
Nazivna moč	3000W
Teža stroja	450KG
Servo motor	12 KOSOV
Struktura	2 robotski roki





Uporaba in združljivost

Stroj za navijanje ohišja z dvojno roko GWD‑S22 je zasnovan za proizvajalce visokofrekvenčnih transformatorjev, transformatorjev SMPS, močnostnih induktorjev in magnetnih komponent. Izpolnjuje proizvodne zahteve za običajne velikosti transformatorjev kot tudi sofisticirane večstopenjske postopke navijanja. Stroj lahko deluje kot samostojna enota ali integriran v popolnoma avtomatizirane proizvodne linije.



Pogosto zastavljena tehnična vprašanja

V1: Kakšna je glavna razlika med strojem za navijanje ohišja z dvojno roko in navadnim strojem za navijanje kleklja?

O: Navadni navijalci tuljav končajo samo navijanje žice. Struktura z dvojno roko tega stroja samodejno realizira navoje tulcev, ohišje terminala, medslojno lepljenje in oblikovanje pregradne stene v liniji, s čimer odstrani več ročnih operacij naknadnega navijanja.



V2: Ali lahko ta stroj upravlja litz žico/večžilno žico?

O: Da. Podpira litz žico do 1200 pramenov. Na voljo je izbirna namenska struktura za ultrafine vpredene žice 0,06 mm × 600 pramenov. Združljivo z emajlirano žico, svileno žico, FIW in 3-slojno izolirano žico.



V3: Ali lahko povežem več strojev GWD‑S22 v eno proizvodno linijo?

O: Da. Modularni mehanski in električni vmesniki podpirajo inline kombinacijo 2 enot/4 enot/8 enot za množično proizvodnjo.



V4: Ali je podprt razvoj postopka navijanja po meri?

O: Da. Razvijemo lahko posebno logiko navijanja, kot je sendvič navijanje ABBA, navijanje papirja Nuomei brez okvirja v skladu z vzorci, ki jih zagotovi stranka.
