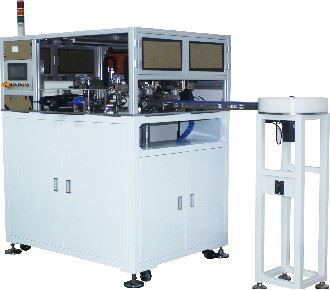

Stroj za navijanje induktivne vzmeti

Krožna simetrična zasnova navijanja, posebej za avtomatsko krožno in preklic stroja, od jedra, v linijo, za preklic, zapiranje brez človeškega integriranega dvoosnega stroja, enoosno okoli enostranskega, prekličite čas se lahko močno izboljša, vendar enojni plast, dve plasti izmeničnega, tri plasti trakastega kabla, ožičenje, natančnost, visoka učinkovitost, manj delovne sile, širok razpon premera žice, združljivost, zadnji več kot 2 uri za delovanje jedra, celotno aksialno dovajanje bakrene žice, človek lahko vidi več , pomanjkanje materiala (jedro, baker), samodejno zaustavitev, ko je jedro amorfno, jedra iz železovega prahu, železo, silicij, aluminij in tako naprej material, žica lahko uporablja bakreno žico, aluminijasto žico, nastavljiva hitrost, priročne in hitre spremembe specifikacij

Dolžina žice	1600 mm
Premer žice	0.4-2.2 mm
Hitrost kvačkanja	1-2.5 s (hitrost se spreminja glede na debelino premera žice)
Jedro OD	13-50 mm (pri spremembi velikosti magnetnega obroča je treba zamenjati vpenjalo)
Jedro min. ID po končanem	Min. premer žice ({{0}}.4 mm) je 8 mm po zaključku, maks. premer žice (2,0 mm) je 15 mm po zaključku
Prehodni čas	7s (prilagodite čas prehoda glede na velikost jedra)
Glavne aplikacije	Posebej za skupni način, diferencialno navijanje
Moč	220V/50HZ
Motor	Delta, Panasonic
Stikalo vezja	Tracy, Chint
Stikalni napajalnik	Mingwei
Rele	Omron
Scram stikalo	Rdeči val
Aeroelektromagnetizem	Airtac, SMC, CKD
Modul	Mismi, hvala
Zračni tlak	6KG
Servo pogon	0.75 KW x 1
Servo pogon osi	0.4KW
Napajanje	AC + AC 220V

Dimenzije stroja za 3D panoramski stroj





Dimenzije stroja za 3D panoramski stroj





Sprednja perspektiva 3D risanja 3D zadnja perspektiva





Jedro plosko na tekočem traku, tekoči trak neprekinjeno teče v smeri magnetnega jedra v utore, senzorji zaznajo magnetno jedro na mestu po tekočem traku, da se ustavi, po podajanju sponke za sponke jedra tekoči trak ponovno zažene signal, v obtoku , magnetna jedra T30, na primer tekoči trak lahko nosi približno 200 jeder, samo 1,5 ure za delovanje opreme, potem ko na transportnem traku ni materiala, se naprava samodejno ustavi, nadomestne izdelke je mogoče prilagoditi zasloni na obeh straneh utor.





Pnevmatski napenjalni repni sedež





Naložite jedrno strukturo



Struktura zgornjega magnetnega jedra je kombinacija triosnih povezav. Zgornje magnetno jedro se uporablja za prenos enostransko navite tuljave, tri skupine praznjenja pa so integrirane. Sponka z magnetnim jedrom se uporablja za vpenjanje obeh strani, da se zagotovi, da sta obe strani enakomerno obremenjeni in magnetno jedro ne bo zlomljeno





3D diagram dvoosne ožične naprave



Način prenosa je servo motor na jermen XL, z natančnim tekom brez zračnosti. Način prenosa je delovanje fiksnega sedeža z magnetnim jedrom, z največjim položajem teka do 340 stopinj. Položaj teka razdalje črte je nastavljen glede na digitalni kot, kot vsake plasti pa je mogoče nastaviti poljubno





3D izris načina delovanja



Dvojna kvačka je istočasno povezana gor in dol. Najdaljši hod ene strani je 850 mm za vsak obrat opreme. Žični sloj magnetnega jedra se premika pod kotom v skladu s parametri, ki jih nastavi program







                                                 Dvojni podajalnik žice Sistem za zaznavanje pomanjkanja jedra emajlirane žice



Linija za aksialno dovajanje, dvojna struktura dovajanja žice nad črto do jedra, do fiksne objemke za vpenjanje po dvigajoči se liniji za kvačkanje, ki jo je treba potegniti navzdol, poslati linijo po zaključku naprave za dovajanje žice s pnevmatskimi škarjami nazaj na izvor, po pošiljanju je dolžina linije nastavljena krmilniku, uporaba vsake dolžine proizvodne linije je nastavljena vnaprej, če je linija končana z uporabo pomanjkanja materialnih pogojev v senzorju bo samodejno sprožil izpad, tudi magnetno jedro.







Odstranite transportni trak jedraStojalo za klekljanje



Po navijanju se izdelek pošlje neposredno na prenosni jermen, ki se lahko poveže z montažno linijo za naslednji postopek ali neposredno v košaro za shranjevanje. Ključ je nameščen neposredno na fiksni nosilec, cev za žico pa je pokrita, da se žica ne poškoduje v stiku z drugimi predmeti
