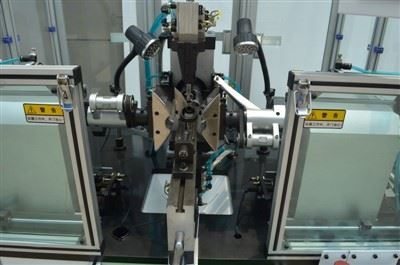

Popolnoma-avtomatski stroj za navijanje rotorja (utor) video

Popolnoma-avtomatski stroj za navijanje rotorja (utor)

Model: GW-20RT
Premer žice: 0,2-1,2 mm
Premer rotorja: 20-120 mm
Veljavna debelina sklada rotorja: 10-130 mm
Premer komutatorja: 8-60 mm

Pošlji povpraševanje
Travnato gričevje

Opis

Popolnoma avtomatski stroj za navijanje rotorja GW-20RT je posebej zasnovan za proizvodnjo nagubanega komutatorskega rotorja, ki je primeren za visokohitrostno navijanje rotorja srednjega in debelega premera. Stroj ima samodejni mehanizem za rezanje in vpenjanje ter način vnosa pomožne žice, kar močno izboljša hitrost navijanja rotorja z režami. Stroj se pogosto uporablja pri enosmernem serijskem navitju rotorja motorja.



Parameter:

Premer žice:

0,2-1,2 mm

Premer rotorja:

20-120 mm

Veljavna debelina sklada rotorja:

10-130 mm

Premer komutatorja:

8-60 mm

Postopek ukrepanja:

korak, avtomatsko, enojno delovanje

Število rež rotorja:

lihe, sode reže

Zračni tlak:

5-7 kg/cm2

Zavoji tuljave:

0-99999

Moč stroja:

4,5 kW

vir energije:

AC380V 50/60Hz

Hitrost leteče vilice:

0-300 vrt/min

Hitrost indeksiranja:

0-2500 vrt/min

Velikost:

1530*1280*1650 mm

Teža:

850 KG

Glavni konfiguracija:

Japonska MITSUBISHI PLC

Tajvanski DELTA tri servo nadzorni sistem

Dinamični vdelan MCGS7062KS zaslon na dotik človek-strojni vmesnik GOT

Tajvanski zračni sistem AIRTAC in obdelava vira zraka

Varnostna vratna naprava in podajalna naprava (pnevmatska)

Glavni električni deli Koreje in Japonske

Enota za nadzor napetosti histereze
Tajvanska linearna vodilna tirnica HIWIN



Funkcije in načela naprave:


Opremo samodejno krmili servo motor, rotor pa se samodejno poganja z navijanjem, obešanjem in rezanjem.

Glavne komponente so del navijalnih letečih vilic, del mehanizma za indeksiranje, rezalni mehanizem in drugi mehanski deli ter krmilni motorji, električne naprave.

Pomožna komponenta je del okvirja, del pokrova in del-odplačnega okvirja.


Tok dejanj naprave:


1. Ročno postavite rotor na orodje za začetno pozicioniranje → zaženite napravo → podajajte rotor → vpnite rotor in zapustite začetno pozicioniranje;

2. → Samodejno indeksiranje za obešanje prve kaveljske kljuke →, indeksiranje za vlečenje glave prelomne žice →, indeksiranje na prvo navitje reže

3. → Po navijanju reže, → drugi kavelj kavelj indeksiranja rotorja → navijanje žice drugega indeksiranja reže

4. → Ponovite zgornja dejanja, da dokončate vsak kavelj za navijanje rež (glede na število rež, ki jih nastavi program)

5. Ko končate, povlecite konec zlomljene žice, sprostite vpenjalno glavo in navijte naslednji rotor



PAKIRANJE:



Core inner and outer circular wrapping belt suction machine package



TOVARNA:



product-622-471



product-682-594

Video:
